Automatické ovládanie čerpadiel a čerpacej techniky.
Bezpečná platba za tovar
Rýchle a spoľahlivé doručenie
Odborný zákaznícky servis

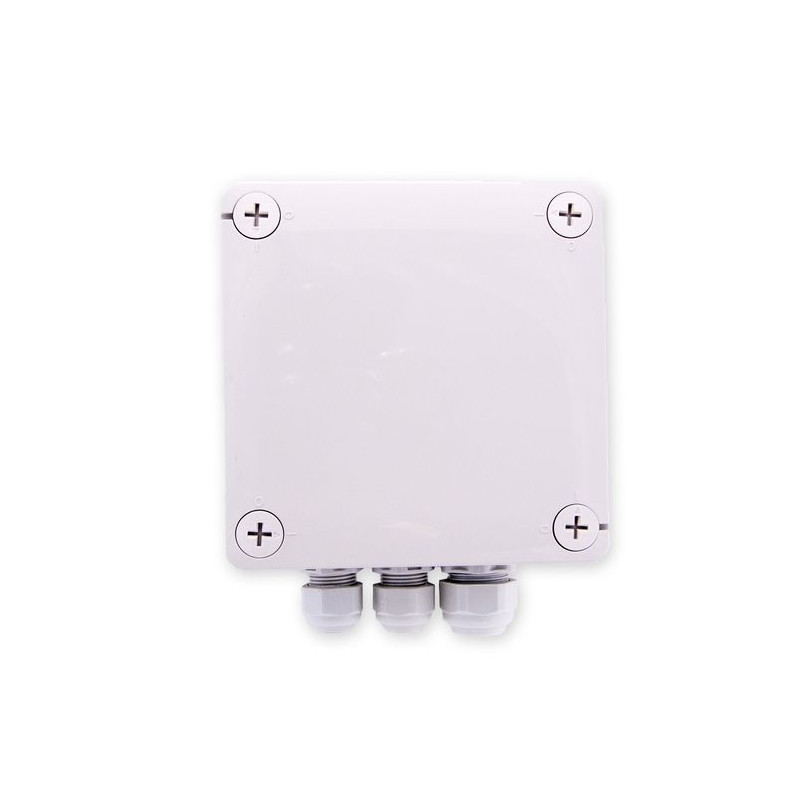

Elektronika pre pripojenie dvoch sond. Vzdialenosť sond určuje spínaciu diferenciu.
Napájacie napätie: 230V AC
Príkon: 3 VA
Výstup: prepínací kontakt relé
Zaťaženie kontaktu: 250V/5A
Vstupná citlivosť: cca 20 kOhm
Signalizácia: LED diódou
Rozmery: 90x90x42 mm
Hmotnosť: 0,4 kg
Materiál obalu: Hensel
Krytie: IP56
Vodivostné sondy sa objednávajú samostatne ako príslušenstvo.
Napájanie 230 V AC zapojíme na svorky 7-8 (L, N). Ponorné sondy (2 kusy) upevníme na potrubie nad čerpadlo (vzdialenosť sond určuje rozdiel hladín), vývody káblov zapojiť na svorky 1,2,3 (horná sonda 1,2 - dolná sonda 2,3). Svorky 4,5,6 (kontakt relé) zapojiť do okruhu ovládanie čerpadla. Po zapojení (ak je prítomná voda u hornej sondy) relé pritiahne, spojí svorky 5,6 obvodu ovládania a súčasne sa rozsvieti LED dióda.
Pri poklese hladiny vody pod spodnú sondu relé sa odpojí a rozpojí obvod ovládanie čerpadla. Pri opätovnom zvýšeniu hladiny vody k hornej sonde dôjde automaticky k opätovnému spusteniu čerpadla.
